原创 ： XILINX FPGA 7系之 Distribute RAM
XILINX FPGA 7系之 Distribute RAM
XILINX FPGA 7系之 CLB/LUT 可以知道 CLB 是基本的组成单元，SLICE 也是 CLB 的基本组成单元，为了更好的使用 XILINX FPGA ，有必要在深挖一下 Distribute RAM（分布式内存）；
XILINX 的 “ ug474_7Series_CLB.pdf ” 文档的 “Ch.2 中的 Distribute RAM ”章节有对此的详细描述

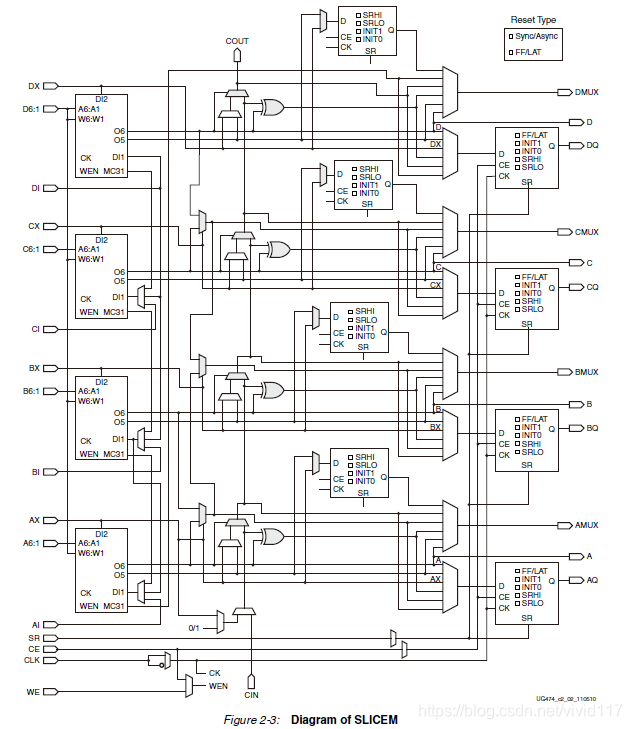

值得注意的是 XILINX CLB 的 LUT内部结构决定，Distribute RAM 只能够由 SLICEM 组成，SLICEL 是无法组成 Distribute RAM 的；SLICEM 构成 Distribute RAM 是通过其中的 LUT 实现的，1 个 SLICEM 是如下的结构：
可以看到 1 个 SLICEM 有 4 个 LUT，每个 LUT 都是 6 输入，所以 1 个 LUT 可以寻址空间是 2^6=64bits，那么 4 个 LUT 便可以级联组成 4x2^6=256bits，即，一个 SLICEM 最大可以包含 256bits RAM内容；
通过配置可以使用 1 个 SLICEM 实现如下 RAM：
SLICEM 的 LUT 信号描述如下：
分布式 RAM 使用的同样的时钟 clock 输入，对于写操作，WE 信号（被 SLICEM 的 CE或者 WE驱动）必须被拉高；

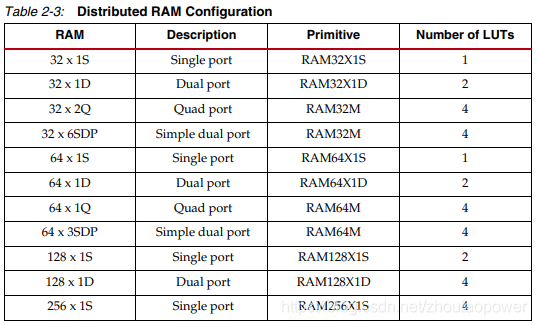

下面是 XILINX 官方关于构建不同 Distribute RAM 的配置相关的图：
可以看到，在一个 SLICEM 中实现每一种 Distribute RAM 使用的 LUT 资源，同时，通过调用 XILINX 原语也能够搭建出 Distribute RAM；
这里有必要解释一下 Single/Dual/Qual/Simple Port：
Single Port ：单口 RAM，读写使用同样的地址总线； Dual Port：双端 RAM，一个通道共享读写，另一个通道只读通道； Simple dual port：双端 RAM，一个读通道，一个写通道； Quad Port：4 通道 RAM，一个读写共享通道，3个读通道；

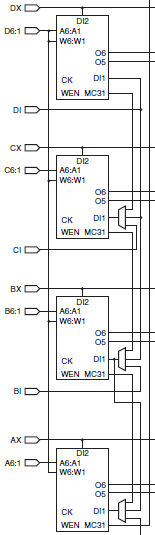

值得注意的是，最左边的 4 个 LUT 并不是一样的：
D LUT 和A、B、C LUT有所区别，其地址输入都由D6:1驱动，而其它LUT的地址输入除了W6:1统一由D6:1驱动，A6:1分别由A6:1、B6:1、C6:1驱动，因此 D LUT只能作为单端口RAM使用，而A、B、C LUT除了能作为单端口RAM使用之外，还能作为双端口RAM。

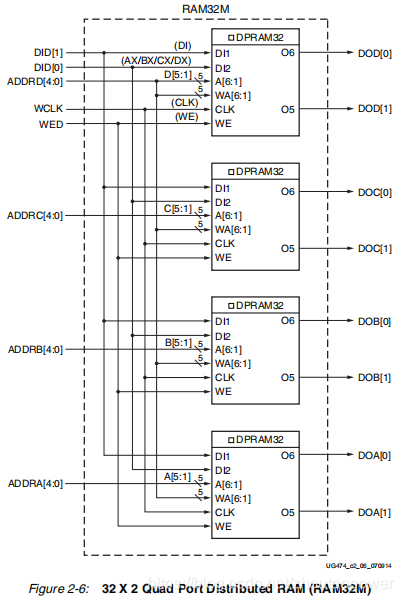

对于 32 X 2 Quad Port 的情况，如下所示：
从此可以看出：
1、A6 和 WA6 需要被拉高，因为需要保持 O5 和 O6 需要输出独立； 2、DI1和DI2 是数据输入端口，DI1 由 DI 驱动，DI2 由 AX/BX/CX/DX 驱动，也就是输入端为 D[1:0] 一共两位； 3、WCLK 为每个 LUT 提供时钟； 4、WED 为每个 LUT 提供 WE 信号； 5、第一个 LUT 读写公用地址信号 WA 作为写地址信号，其他的 3 个 LUT 都用这个作为写地址信号； 6、输出端为 DOA[1:0]、DOB[1:0]、DOC[1:0]、DOD[1:0]；

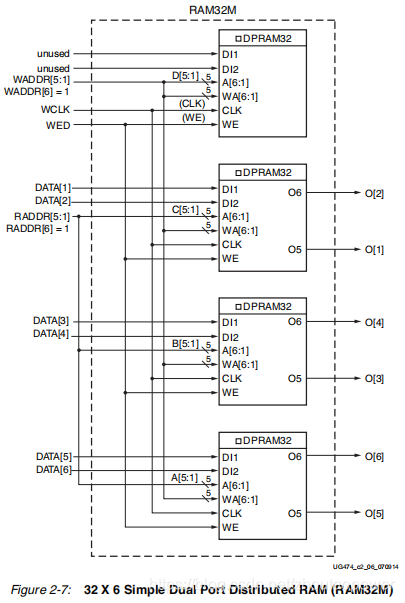

对于 32 X 6 Simple Dual Port 的情况，如下所示：
1、A6 和 WA6 需要被拉高，因为需要保持 O5 和 O6 需要输出独立； 2、读写地址总线分开，读地址总线由 RADDR[5:1]提供，连接到 A[6:1] 的A[5:1]，写地址总线由 WADDR[5:1]提供，直接连接到每个 LUT 的WA [5:1]； 3、读写数据总线分开，写数据有DATA[5:1] 提供，读数据总线为 O[5:1]; 4、WCLK 为每个 LUT 提供时钟； 5、WED 为每个 LUT 提供 WE 信号；

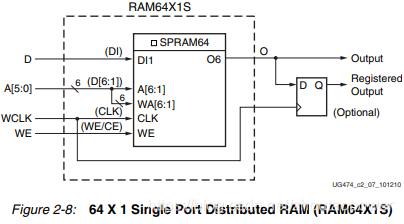

对于 6 X 1 Single Port 的情况，如下所示：
在使用单口 64bit RAM 的时候，需要达到 64bits的寻址，所以 A[5:0] 需要全部有效，共享读写地址总线和数据总线，D 为数据输入，O 为输出；

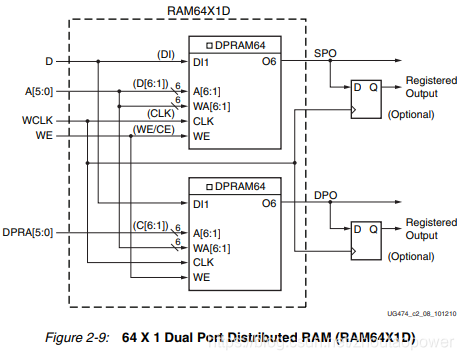

64 X 1 Dual Port 的情况：
当然，寻址空间为 64bits，所以地址线需要 6 根，独立的读写地址总线（A[5:0] 是写地址总线，DPRA[5:0] 是读地址总线），数据输入为 1 bit 宽度的 D，输出输出为 SPO/DPO；

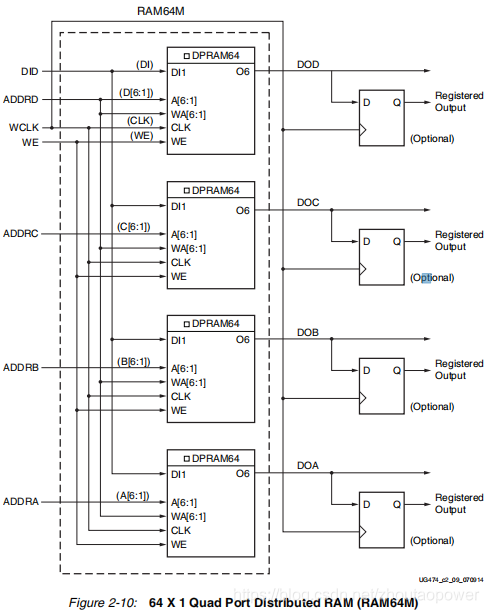

对于 64 X 1 Quad Port 类型的 RAM 如下所示：
4个 LUT 构成，读写地址通道分开，一个写地址通道 D[6:1]，三个读地址通道 A[6:1]、B[6:1]、C[6:1]； 输入数据通道为 1bit 的 DI，读数据通道为 DOA、DOB、DOC；

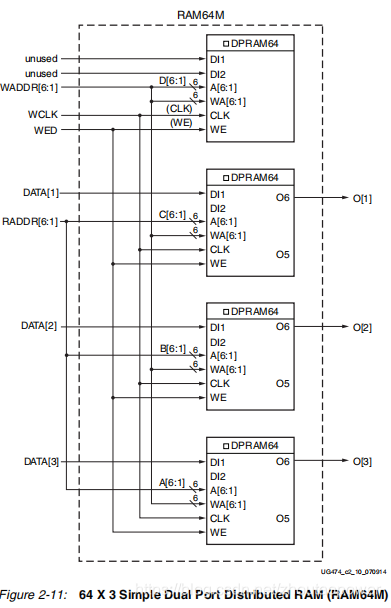

64 X 3 Simple Dual Port 的构成如下所示：
不再多说，数据通道 DATA[3:1] ，写地址通道 WADDR[6:1]，读地址通道 RADDR[6:1]，数据输出通道 O[3:1]

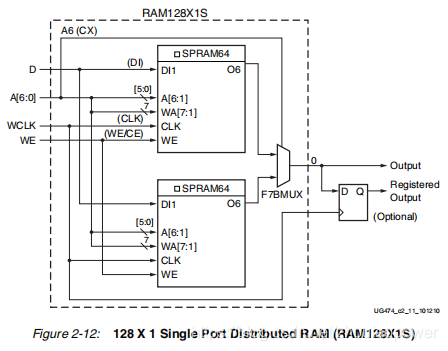

128 X 1 Signle Port 如下所示：
略

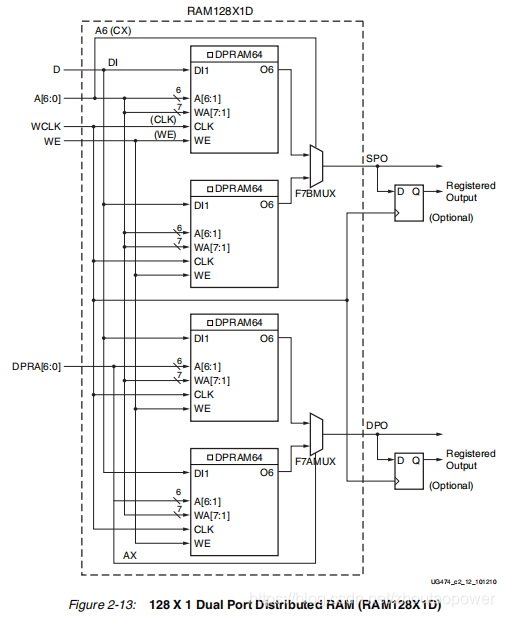

128 X 1 Dual Port 如下所示：
略

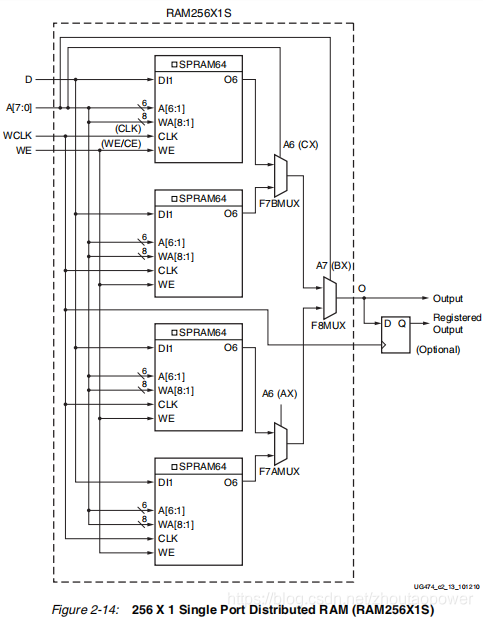

256 X 1 Signle Port 如下所示：
256 bit 是一个 SLICEM 最大能够支持的 4 个 LUT x 每个 LUT 的 2^6 = 256bit 寻址空间； 可以看到输入地址变为了 A[7:0] ，也就是 2^8=256bit，8bit 的地址到每个 LUT 进行了处理，并将地址的 A6 接入到了 F7BMUX 和 F7AMUX 同时 A7 接到了 F8MUX，来进行 LUT 的输出选通信号，级联成为 256bits RAM；
除了上述各种情况，如果需要更大的 RAM 空间，那么 1 个 SLICEM 就搞不定了，需要多 SLICEM 进行级联；
同步写 Distributed RAM：
同步写入只需要单个时钟周期边沿即可，当然 WE 需要处于高电平；
异步读 Distributed RAM：
当地址线上的信号有效，数据会在访问指定地址的 LUT 的延时后，再数据线上变得有效；

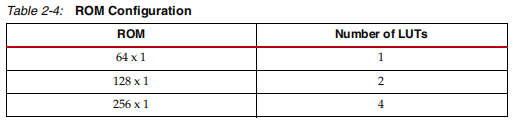

SLICEL 和 SLICEM 的每个函数发生器（LUT）都可以实现一个 64 x 1-bit 的 ROM；这里有 3 种类型的 ROM：
ROM64X1 ROM128X1 ROM256X1
最后，
Xilinx公司的这种分布式RAM结构在需要少量RAM的情况下可以代替Block RAM使用，毕竟在7系列FPGA中一块Block RAM就有36Kbits。以下列举了一些适用于分布式RAM的情况：
- 深度小于64-bit
- 在深度大于64-bit小于128-bit情况下，有时延要求并需要异步输出（其clock-to-out时间小，并且布线比Block RAM自由）
- 数据宽度小于16-bit
毕竟分布式 RAM 使用了 LUT 资源，本来就有 BRAM，不用白不用；
参考文献：
https://blog.csdn.net/huxiaokai2005/article/details/89460324
