原创：【路径规划】move_base、路径规划算法、局部避障算法介绍

【路径规划】move_base、路径规划算法、局部避障算法介绍

资料整理供个人学习使用。

文章目录

一、move_base

1、move_base 包内容

需要安装 navigation 包，才可以运行 move_base。

move_base 包默认算法：

全局路径规划：Dijkstra；1. 局部路径规划：航迹推算； ROS 系统的路径规划由 move_base 统筹，在 move_base 中集成了代价地图模块 costmap_2d，全局规划器（此处使用 global_planner/GlobalPlanner）和局部规划器（dwa_local_planner/DWAPlannerROS），其中 costmap_2d 分别衍生了全局代价地图和局部代价地图，此外还有恢复模块 recovery_behaviors，采用默认值即可。

2、move_base 参数解析

move_base 需要设置六个部分的参数

move_base 自身参数1. 全局代价地图（global_costmap）1. 局部代价地图（local_costmap）1. 全局规划器（global_panner）1. 局部规划器（local_planner）1. recovery_behaviors（使用默认值先不讲述）以上参数在 move_base 节点加载时全部加载，用以下参数文件格式

<;launch>;
  <;node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen">;
    <;rosparam file="$(find xxx)/param/costmap_common_params.yaml" command="load" ns="global_costmap" />;
    <;rosparam file="$(find xxx)/param/costmap_common_params.yaml" command="load" ns="local_costmap" />;
    <;rosparam file="$(find xxx)/param/local_costmap_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/global_costmap_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/base_local_planner_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/base_global_planner_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/move_base_params.yaml" command="load" />;
    <;remap from="/cmd_vel" to="/cmd_vel"/>;
  <;/node>;
<;/launch>;

1. move_base 参数

move_base 自身的参数是为了控制其他模块，有着相应的关联性

注意：当全局路径规划无法到达目标点时，才会执行这个恢复模块

2. 全局代价地图参数

全局代价地图和局部代价地图都衍生于 costmap_2d 功能包，参数设置也是一样的，但是考虑到路径规划和避障的职能不同，可以采用不同的参数策略。

全局代价地图可以将膨胀半径设置更大，障碍物系数设置更高，从而使得路径规划中，能够得到远离障碍物的规划路径。
而在局部规划中，为了避免避障陷入困境，可以设置小一点的膨胀半径和障碍物系数，使得机器人能够绕过障碍物。

下面为设置代价地图的尺寸和精度参数

全局坐标到机器人底座的变换信息，可由AMCL等发布

代价地图包含多个地图层

Static Map Layer1. Obstacle Map Layer1. Inflation Layer1. Other Layers 下面举例说明，在Inflation Layer中需要设置两个计算障碍物代价值的参数

公式如下 exp(-1.0 * cost_scaling_factor * (distance_from_obstacle - inscribed_radius)) * (costmap_2d::INSCRIBED_INFLATED_OBSTACLE - 1)
其中 costmap_2d::INSCRIBED_INFLATED_OBSTACLE=254 也就是说代价值最大为 253

3. 局部代价地图参数

参数设置与全局相似，只是参数的策略上可能会不同

4. 全局规划器参数

5. 局部规划器参数

局部规划器使用局部代价地图，实现在全局规划路径上的避障功能

速度参数配置

目标误差参数

前向仿真系数

轨迹评分参数

避免振荡参数

二、路径规划

1、Dijkstra

2、最佳优先搜索

缺点：如果起点和终点之间存在障碍物，则最佳优先算法找到的很可能不是最短路径

3、A*

f(n) 是节点 n 的综合优先级。当我们选择下一个要遍历的节点时，我们总会选取综合优先级最高（值最小）的节点。

启发函数：控制算法的速度和精确度

4、A* 和 Dijkstra 比较

三、局部避障

1、dwa（动态窗口法）

优点

缺点

2、teb（时间弹力带）

优点

缺点

3、dwa 和 teb 比较

teb 在运动过程中会调整自己的位姿朝向，当到达目标点时，通常机器人的朝向也是目标朝向而不需要旋转。

dwa 则是先到达目标坐标点，然后原地旋转到目标朝向。

四、move_base 更换全局路径规划算法

move_base 更换全局路径规划算法（A、Dijkstra、DWA）
A、Dijkstra属于全局路径规划、DWA属于局部路径规划。

1、move_base.launch

move_base.launch 文件需要添加以下内容：

    <;!--加载A star、Dijkstra算法-->;
    <;param name="base_global_planner" value="global_planner/GlobalPlanner"/>;
    <;param name="planner_frequency" value="1.0" />;
    <;param name="planner_patience" value="5.0" />;
    <;!--加载DWA算法-->;
    <;param name="base_local_planner" value="dwa_local_planner/DWAPlannerROS" />;

整体的 move_base.launch 文件内容如下（其中 xxx 内容需要修改为对应自己的包）：

<;launch>;
  <;!-- Arguments -->;
  <;arg name="model" default="$(env TURTLEBOT3_MODEL)" doc="model type [burger, waffle, waffle_pi]"/>;
  <;arg name="cmd_vel_topic" default="/cmd_vel" />;
  <;arg name="odom_topic" default="/odom" />;
  <;arg name="move_forward_only" default="false"/>;

  <;!-- move_base -->;
  <;node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen">;
    <;!--加载A star算法-->;
    <;param name="base_global_planner" value="global_planner/GlobalPlanner"/>;
    <;param name="planner_frequency" value="1.0" />;
    <;param name="planner_patience" value="5.0" />;
    <;!--加载DWA算法-->;
    <;param name="base_local_planner" value="dwa_local_planner/DWAPlannerROS" />;
    <;!---->;
    <;rosparam file="$(find xxx)/param/costmap_common_params_$(arg model).yaml" command="load" ns="global_costmap" />;
    <;rosparam file="$(find xxx)/param/costmap_common_params_$(arg model).yaml" command="load" ns="local_costmap" />;
    <;rosparam file="$(find xxx)/param/local_costmap_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/global_costmap_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/move_base_params.yaml" command="load" />;
    <;rosparam file="$(find xxx)/param/dwa_local_planner_params_$(arg model).yaml" command="load" />;
    <;remap from="cmd_vel" to="$(arg cmd_vel_topic)"/>;
    <;remap from="odom" to="$(arg odom_topic)"/>;
    <;param name="DWAPlannerROS/min_vel_x" value="0.0" if="$(arg move_forward_only)" />;
  <;/node>;
<;/launch>;

2、修改 planner_core.cpp 文件

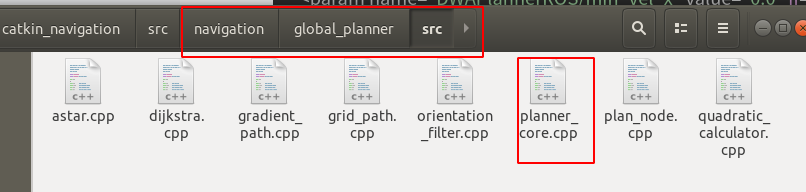

planner_core.cpp 文件是 navigation 包中的文件，其具体目录如下（对应自己的路径）：

修改如下内容：

private_nh.param("use_dijkstra", use_dijkstra, false);

此句 true 为使用 dijkstra 算法，false 为使用 A star 算法。

ROS_INFO("use_dijkstra");
ROS_INFO("use_A_star");

此句可以在运行路径规划时，查看自己使用的是 dijkstra 还是 A star。

注意：修改完代码之后，需要删除 build 和 devel 文件，重新 catkin_make 编译。

3、问题

原因：膨胀半径设置问题，需要自己设置，最简单方法是将膨胀半径设置为机器人外切圆。

问题：机器人在运行时会出现倒着走的现象。
解决：将 base_local_planner_params.yaml 中 holonomic_robot 参数改为 false；
holonomic_robot参数意义：代表是否是全向机器人。

参考：

ROS：move_base路径规划介绍、更换全局路径规划算法（A star、Dijkstra、DWA，测试当前是哪种算法，效果展示图）1. 路径规划参数解析（一）——move_base参数解析1. 路径规划之 A* 算法1. https://www.leiphone.com/category/transportation/0TCtaBOIcFOIBN69.html1. ROS局部运动规划器Teb/DWA
